灰熔点/灰熔融性测定仪

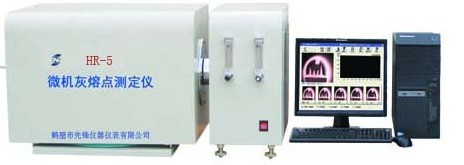

HR-5微机灰熔点测定仪(微机灰熔融性测定仪)



HR-5微机灰熔点测定仪(微机灰熔融性测定仪)



HR-5型微机灰熔点测定仪是本公司研制成功的高新技术产品。该仪器利用微机对灰熔融性测定过程进行自动控制,灰锥图像直接在微机上显示,并可将灰锥结果图像及相应温度值自动打印,试验过程中图像及温度自动存入硬盘存储器。该仪器可广泛应用在电力、煤炭、水泥、冶金等行业。该产品具有以下主要特点:

★ 微机自动控制温升,温升特性符合国标GB/T219-2008

★ 灰锥图像自动在微机显示器图像采集窗体显示

★ 系统具有对试验结果存储及读写功能,可将灰锥图像存入计算机或调出已保存的试验数据

★ 可打印灰锥图像结果及温度HR-5微机灰熔点测定仪.jpg

★ 屏幕显示温升曲线

★ 系统运行于WINDOWSXP操作系统

★ 高温炉带有转盘,使装样简单易用



自动储存和显示整个实验过程,炉体可旋转,取放方便。



微机灰熔点测定仪的技术指标及参数

    测量范围:0-1600℃,分辨率1℃,配用s分度值热电偶

    升温速度:900℃以前15-20℃/min,

       900℃以后5±1℃/min

    测量误差:±3℃

    电源:AC220V±10%,50Hz

试验气氛:氧化性或弱还原性



炉体安装

a)将炉体放置水平,将硅碳管小心的插入刚玉外管内,再将刚玉内管插入硅碳管内。

b)在硅碳管喷铝部位装上电极卡,接上导线。

c)调节控制箱位置,使摄像头对准高温炉的观测孔。

注意:摄像头与高温炉观测孔应保持约15厘米的距离,以免温度过高损坏摄像头。

d)安装高温炉的硅碳管和内套管。将热电偶从炉体后部插入高温炉内套管中恒温区内(一般在正中),调节热电偶端使其位于内套管上部。用电缆线连接高温炉硅碳管的两极和控制箱后面板上的负载接线柱 。

e)用随机配备的电缆线将控制箱上的视频、控制插头

与计算机上的对应插头连接起来。

f)连接热电偶与计算机上的热电偶插口。

g)用电缆线将电源接在控制箱上的电源;接线柱上。



软件安装

系统软件需要在WINDOWS98以上版本安装。

系统的安装程序文件名为SETUP.EXE。如果您对计算机很熟悉,您可以直接运行该程序,安装系统软件,跳过这一章的内容。

1、打开计算机,进入WINDOWS98操作系统。

2、将随机光盘放入光盘驱动器(CD-ROM)。

3、用鼠标双击我的电脑图标,屏幕显示计算机的配置。

4、用鼠标双击光盘驱动器图标(盛达科技),屏幕将显示光盘上的内容。

5、找到SETUP图标,并用鼠标双击将运行安装程序,按照提示信息即可自动完成系统的安装。



仪器的使用

1、高温带测定。仪器安装好后,必须测量其高温带,以选择试样放置部位。

2、试样放置于灰锥托板上。

灰锥托板放置于刚玉舟之槽中。然后在刚玉舟里放置控制气氛用的物质,如木炭、无烟煤、石墨等。

3、炉内气氛控制。

(1) 弱还原性气氛

本仪器之高温炉膛有两种:气密的刚玉管和气疏的刚玉管(通常仪器配套的是气疏的刚玉管)其弱还原性气氛的控制方法分别是:

A、气密刚玉管:于炉膛中间放置石墨(粒度≤0.2mm,灰分≤15%)5~6g,或通入50±10%的H2和±10%的CO2混合气体,通气速度≥100ml/min。

B、气疏刚玉管:于炉膛中间放置石墨(粒度≤0.2mm,灰分≤15%)15~20g,石墨两侧放置无烟煤(粒度≤0.5mm,灰分≤15%)30~40g。

封入的含碳物质除石墨、无烟煤外,亦可是木炭、焦炭、石油焦等。它们的粒度、数量和放置部位视具体情况而定。

(2)氧化性气氛

炉内不放任何含碳物质,并使空气流通。

(3)炉内气氛鉴定

当采用封入含碳物质的办法来产生弱还原性气氛时,需用下列方法之一来判断炉内气氛。

A、标准锥法:选取含三氧化二铁20-30%的易熔煤灰,预先在强还原性(炉内通100%H2或封入大量无烟煤或木炭),弱还原性和氧化性气氛中分别测出其熔融性温度(在强还原性和氧化性气氛之T2或T3应比弱还原性气氛者高100~300℃)然后以它们为标准来鉴定炉内气氛。如测出的T2或T3还原与弱性气氛中的测定值相差不超过50℃,则证明炉内气氛为弱还原性;否则,应根据它们与强还原性和氧化气氛中的测定值的相差情况以及封入之含碳物质的氧化程度来判断气氛是强还原性还是氧化性。

B、取气分析法:从炉子高温带以5~7m1/min的速度取出气体进行万分分析如在1000~1300℃内还原性气体(主要是CO,也包括H2,CH4),为10~70%(1100℃下它们和CO2之体积比1:1)且O2含量0.5%则为弱还原性气氛。
